了解贴片机的类型及优缺点

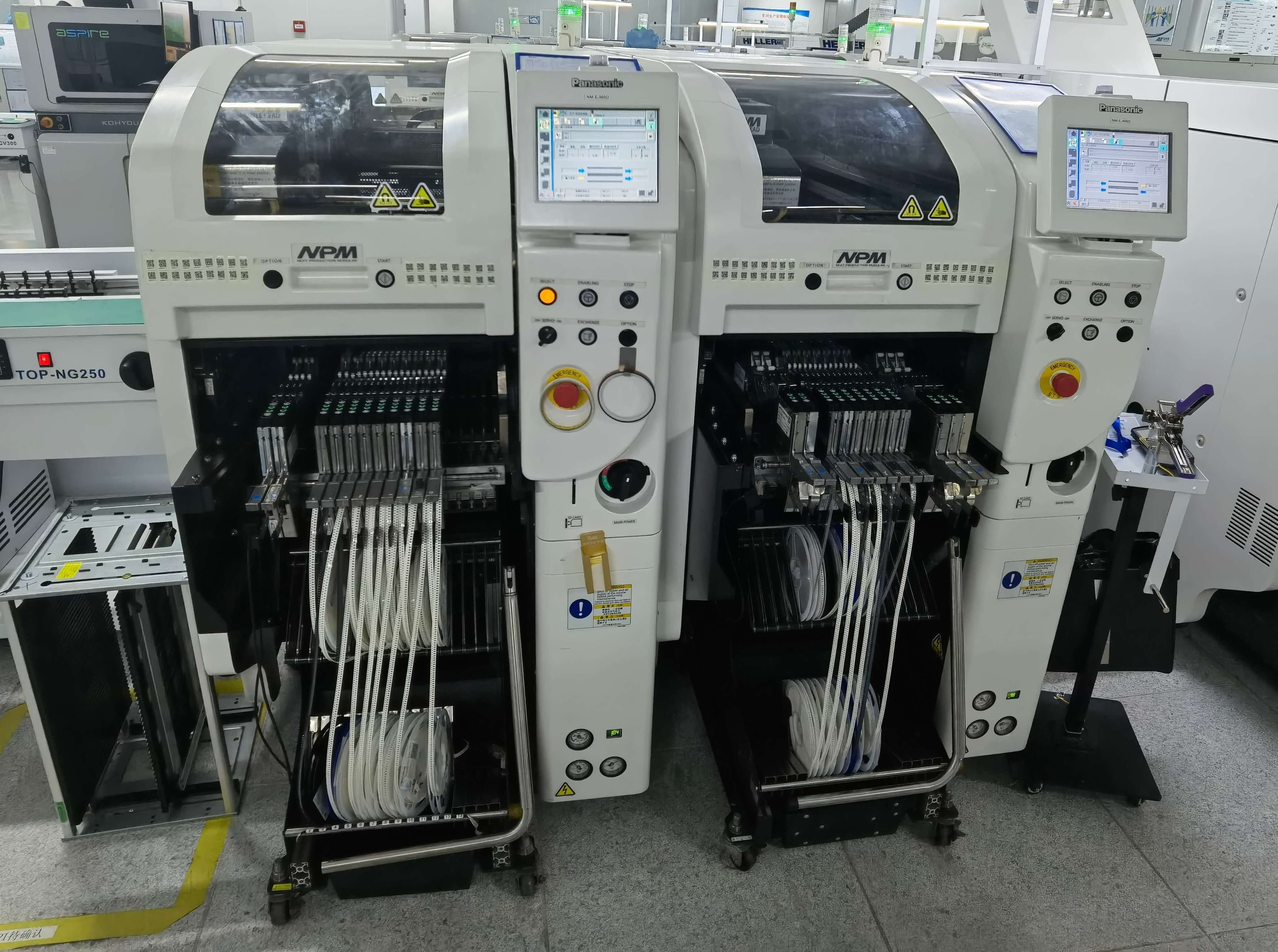

贴片机是smt生产的最重要一道工序，与人工贴片相比，不仅提高了生产效率，同时更精准降低了损耗成本，目前贴片机的类型可以分为拱架型SMT贴片机、转塔型SMT贴片机

一、拱架型SMT贴片机

  拱架型SMT贴片机的元件送料器、基板是固定的，贴片头在送料器与基板之间来回移动，将元件从送料器取出，经过元件位置与方向的调整，然后贴放于基板上。由于贴片头是安装于拱架型的X/Y坐标移动横梁上。

优点：系统结构简单，可实现高精度，适用于各种大小、形状的元件，甚至异形元件，送料器有带状、管状、托盘形式，适用于中小批量生产，也可多台贴片机组合用于大批量生产。

缺点：贴片头来回移动的距离长，所以速度受到限制。

二、转塔型SMT贴片机

  转塔型SMT贴片机的元件送料器放于一个单坐标移动的料车上，基板放于一个X/Y坐标系统移动的工作台上，贴片头安装在一个转塔上，工作时，料车将元件送料器移动到取料位置，贴片头上的真空吸料嘴在取料位置取元件，经转塔转动到贴片位置，在转动过程中经过对元件位置方向的调整，将元件贴放于基板上。

优点：一般转塔上安装有十几个到二十几个贴片头，每个贴片头上安装2~4个真空吸嘴至5~6个真空吸嘴。由于转塔的特点，将动作细化，选换吸嘴、送料器移动到位、取元件、元件识别、角度调整、工作台移动、贴放元件等动作都可以在同一时间周期内完成，实现真正意义上的高速度。

缺点：贴装元件类型的限制，并且价格昂贵。
