浅谈PCBA加工中的PCB阻焊设计




    相信从事PCBA加工行业的同事都知道PCB的阻焊设计,阻焊层在控制PCBA焊接工艺的好坏中扮演着重要的角色,合理的阻焊设计时是保证PCBA焊接的主要因素之一,在设计PCB时应尽量减小焊盘特征周围的空隙及空气间隙,不适当的PCB阻焊设计会导致PCBA加工缺陷。下面就有贴片加工厂_安徽英特丽小编为大家整理一下不合理的阻焊设计危害有哪些,希望对大家有所帮助。


1、阻焊加工与焊盘配准不良,从而会导致焊盘表面污染,这样容易造成吃锡或者葡萄球珠等不良现象;


2、阻焊膜过厚,当阻焊膜厚度超过PCB铜箔焊盘厚度时,再进行焊接时会容易形成吊桥或者开路等不良现象;


3、两个焊盘之间存在导线通过,未采取PCB阻焊设计,会导致焊接短路不良现象;


4、有两个及以上的SMD位置相对靠近时,未采取PCB阻焊设计,会导致焊料在收缩时产生应力使SMD位移或者拉裂,产生不良;


    由此可以看出,PCB阻焊设计的作用很大,而在设计PCB阻焊时应该根据实际的PCBA产品情况,不合理的PCB阻焊反而会导致焊接不良产生。

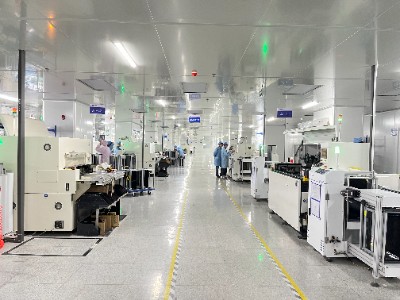

    安徽英特丽电子科技有限公司,专注电子产品电子元件代采、SMT贴片加工、DIP插件加工、PCBA后焊测试、PCBA三防漆涂覆、成品组装、OEM代工代料一站式服务。目前公司占地面积3.2万平米,30条高端SMT生产线,8条AI自动插件线,8条波峰焊线,8条组装生产线,公司通过了ISO9001、ISO14001、ISO13485、ISO45001、IATF16949、IEQC、ESD等体系认证,标准的无尘、防静电生产车间。有加工需要,欢迎联系我们
