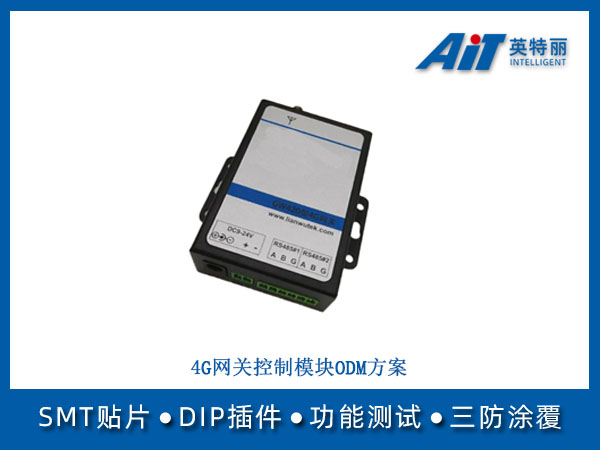

产品描述：4G网关控制模块ODM方案.faq-show .txt * { margin: 0;
咨询电话：193-3433-6803
随着工业物联网、智慧城市、新能源监控及共享经济等领域的规模化部署，4G网关控制模块作为设备层与云平台之间的数据桥梁，正成为物联网系统集成中的关键节点。网关模块负责将RS485、CAN、Modbus、蓝牙等本地异构协议统一转换为IP数据，通过4G蜂窝网络上传至云平台，同时接收云端指令并下发至终端设备。一台稳定可靠的网关，需要同时满足低功耗运行、全天候在线、多协议兼容及远程运维等复合要求，其硬件设计水平与制造质量直接决定了整套物联网系统的数据完整性与运营效率。
本方案面向物联网设备品牌商、系统集成商及新能源运营平台，提供4G网关控制模块的ODM定制研发与PCBA制造服务。我们采用工业级ARM Cortex-A7应用处理器+4G Cat.1/Cat.4通信模组的双核架构，支持以太网、RS485、CAN、蓝牙BLE及WiFi等多种本地通信接口的灵活组合。通过安徽英特丽的规模化制造能力，我们帮助客户将网关模块从方案定型到批量交付的周期压缩至12周内，BOM成本较客户自研方案降低约18%，助力合作伙伴快速完成终端设备联网部署与数据平台对接。
光伏逆变器/储能系统数据采集
充电桩运营平台联网控制
工业设备远程监控与预测维护
环境监测站多传感器数据汇聚
智能楼宇暖通/照明集中控制
农业大棚物联网数据远传
共享设备（按摩椅/充电宝）远程管理
电力配电柜远程抄表与状态监测
本方案对标市场主流工业物联网网关的硬件规格，在通信可靠性、协议兼容性、功耗控制及环境适应性等维度进行了系统性的选型与设计优化。
| 参数类别 | 核心技术指标 | 规格参数 | 设计依据/说明 |
|---|---|---|---|
| 处理与存储 | 主控芯片 | ARM Cortex-A7，主频≥800MHz | 满足边缘数据解析与协议转换需求 |
| 运行内存 | DDR3 256MB / 512MB | 根据数据吞吐量灵活配置 | |
| 存储容量 | eMMC 4GB / 8GB | 支持离线数据缓存与固件备份 | |
| 蜂窝通信 | 4G制式 | Cat.1 / Cat.4 | Cat.1兼顾成本与速率，Cat.4适应视频类需求 |
| 频段支持 | LTE-FDD/LTE-TDD全网通 | 兼容国内三大运营商及海外主流频段 | |
| 网络可靠性 | 断网自动重连，看门狗机制 | 7×24小时在线，连接恢复时间<30s | |
| 本地通信接口 | 串行接口 | 2路RS485 / 1路RS232 / 1路CAN 2.0B | 满足工控及新能源设备主流协议 |
| 以太网 | 1路10/100M自适应 | 支持WAN/LAN双模式 | |
| 短距离无线 | WiFi 2.4GHz / 蓝牙BLE 5.0 | 用于本地配置与手机近场维护 | |
| 电源与功耗 | 输入电压 | DC 9V-36V宽压输入 | 兼容12V/24V工业供电场景 |
| 平均工作功耗 | ≤ 3W（Cat.1版本） | 低发热，自然散热即可 | |
| 待机功耗 | ≤ 0.5W（休眠模式下） | 适配电池供电的野外监测场景 | |
| 环境适应性 | 工作温度 | -30℃ ~ +75℃ | 满足户外柜及北方冬季严苛环境 |
| 防护等级 | IP30（模块级） | 整机防护等级视外壳设计而定 |
网关模块采用应用处理器+通信模组的双核架构。主控选用工业级Cortex-A7处理器，运行嵌入式Linux操作系统，负责多协议解析、数据缓存、边缘计算脚本执行及远程管理服务。4G Cat.1/Cat.4模组通过USB或UART接口与主控通信，独立完成蜂窝网络附着、TCP/UDP长连接维持及数据透传。蓝牙BLE和WiFi功能由独立的无线SoC芯片承担，通过UART或SPI与主控交互，三者功能解耦，单点故障不影响整体运行。
RS485接口：采用隔离型RS485收发器，隔离电压不低于2500Vrms，内置TVS浪涌保护，可承受±15kV ESD接触放电，适配工业现场长距离总线布线。
CAN接口：集成CAN 2.0B控制器与隔离收发器，支持最高1Mbps波特率，适配新能源储能BMS、充电桩等CAN协议设备的数据采集。
以太网接口：选用集成变压器的RJ45插座，10/100M自适应，支持WAN口模式接入上级路由器或LAN口模式连接本地设备。
9V-36V宽压输入DC-DC，效率>85%。
多路LDO分别为处理器、模组、接口芯片独立供电。
4G模组可独立上下电复位，远程排障无需整机重启。
电源输入防反接、过流自恢复保险。
RS485/CAN接口隔离+TVS+共模电感三级防护。
PCB整板三防涂覆，防潮防凝露防盐雾。
嵌入式Linux系统：采用Buildroot或Yocto构建轻量级Linux发行版，裁剪不必要的内核模块，减少系统资源占用与启动时间。
外设驱动：集成RS485、CAN、以太网及4G模组的完整驱动栈，上电即完成设备初始化与网络附着。
看门狗机制：软硬件双看门狗，MCU内置独立看门狗定时器叠加Linux软件看门狗，确保系统死机后60秒内自动复位。
主流协议支持：集成MQTT 3.1.1/5.0客户端，支持TLS加密传输，可直接对接阿里云IoT、华为云IoT、腾讯云IoT及私有MQTT Broker平台。
数据透传与边缘解析：支持原始数据透传模式及本地协议解析模式（Modbus RTU转MQTT JSON），减少云端处理压力。
OTA远程升级：支持通过4G网络远程升级Linux内核、应用程序及4G模组固件，升级过程掉电自动回滚至上一版本。
本地配置工具：提供蓝牙BLE或WiFi AP模式的手机端配置小程序，运维人员无需携带电脑即可完成设备初始化设置。
4G网关模块属于长期无人值守运行的通信设备，研发阶段必须完成全面的功能与可靠性验证：
| 测试类别 | 核心测试项目 | 要求/标准 |
|---|---|---|
| 安规测试 | 介电强度测试 | AC 1500V/1min，无击穿闪络 |
| 绝缘电阻测试 | DC 500V，绝缘电阻≥20MΩ | |
| 温升测试 | 满载运行4小时，关键器件温升<40K | |
| 环境试验 | 高温运行 | +75℃环境，满载运行72小时无故障 |
| 低温运行 | -30℃环境，满载启动并运行24小时 | |
| 温度循环 | -30℃ ~ +75℃，200个循环（GB/T 2423.22） | |
| 通信可靠性 | 4G断网重连测试 | 模拟网络中断1000次，重连成功率>99% |
| 数据丢包率测试 | 7×24小时连续传输，丢包率<0.1% | |
| EMC测试 | 辐射发射 | 满足工业环境Class A限值 |
| ESD测试 | ±8kV接触/±15kV空气，性能判据A |
| 里程碑 | 核心任务 | 周期 | 客户配合事项 |
|---|---|---|---|
| M1：需求对齐 | 确定接口组合、4G制式、云平台协议、外壳尺寸 | 1周 | 提供产品规格书与云平台接口文档 |
| M2：方案设计 | 原理图设计、BOM选型、结构堆叠、成本核算 | 2周 | 确认BOM品牌偏好与目标成本 |
| M3：工程打样 | PCB Layout、PCBA贴片、外壳手板、样机组装 | 3周 | 提供云平台测试账号与协议文档 |
| M4：联调测试 | Linux系统定制、协议对接、通信压力测试、安规预测试 | 4周 | 配合云平台联调与数据格式确认 |
| M5：试产交付 | 小批量试产（300台）、工艺固化、首批出货 | 2周 | 下达首批正式采购订单 |
接口配置可裁剪：同一块主板可根据客户需求焊接不同数量的RS485/CAN接口芯片，无需重新设计PCB，硬件研发成本分摊降低60%。
国产器件优先：主控处理器选用国产工业级芯片，4G模组选用移远或广和通国产方案，BOM成本较全进口方案可降低20%-25%。
自动化测试：定制化FCT测试工装覆盖4G联网、多接口通信、OTA升级全流程，单板测试时间从人工8分钟缩短至40秒，制造成本大幅下降。
认证体系：安徽英特丽已通过ISO9001、ISO14001、ISO45001、IATF16949及ESD体系认证，满足国际品牌客户审厂要求。
出厂全检：每台网关模块出厂前完成4G联网测试、全接口通信测试、24小时不间断运行老化及绝缘耐压检测。
售后支持：提供2年标准质保，终身技术支持；支持OTA远程固件升级与故障诊断日志回传，降低现场运维频次。
