SMT贴片加工篇之AOI光学检测

检测作为把控产品质量的重要手段，它的精准度影响着产品工艺，在SMT贴片加工中，不能只注重生产效率。产品的加工品质也是很多客户所要求的范围。AOI光学检测仪，是SMT贴片加工过程中比较重要的检测设备，很多刚入门的小伙伴会把在不了解的情况下，容易把AOI和SPI混淆，下面就由贴片加工厂_安徽英特丽小编为大家简单地介绍一下AOI在贴片加工中的作用吧。

一、什么是AOI

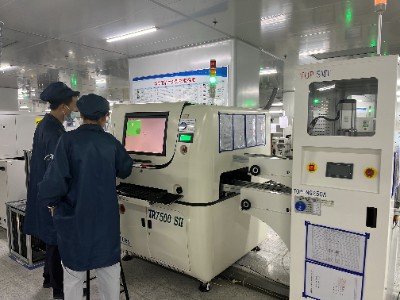

AOI全称是（Automatic Optical Inspection）,中文名称自动光学检测，，它的工作原理是通过光学检测对PCB板进行扫描，通过机器内部的摄像头获取元器件与焊盘的加工信息，与数据库中的合格产品进行对比，从而判断出PCB板是否存在不良。一般的不良现象有偏移、短路、空焊、漏焊、多锡少锡和反向等。经过AOI设备的检测，基本可以排查出这些不良，保证PCBA产品质量。

二、AOI检测的基本流程

1、PCB板经过传送带，传输机器内部；

2、机器通过高清CCD摄像头自动扫描PCBA产品，采集图像；

3、测试的检测点与数据库中的合格的参数进行比较；

4、经过图像处理，检查出目标产品上是否有偏移、短路和漏装等缺陷；

5、通过显示器或自动标志把缺陷标示出来。

三、AOI检测的作用有哪些

1、相比人工目检，人工目检受环境影响的因素较多，可能影响检查结果，AOI检测可以避免目检的偶然性和随机性，所以逐渐取代了人工目检；

2、AOI检测具有及时性和数据性，可以及时地对检查结果进行统计，并及时反馈结果，做到了闭环控制；

3、AOI检测具有稳定性和可靠性。设备的检测程序可以进行调整优化，所以可以稳定检测多种产品，是SMT贴片加工质量控制的可靠手段。
