如何防止SMT回流过程中的立碑和开放缺陷




  芯片的另一端垂直竖立起来,看起来类似墓地中的立碑,立碑现象是当无源SMT元件部分或完全从PCB焊盘抬起时发生的缺陷,通常发生的情况是芯片的一端焊接在PCB焊盘上,下面就由专业SMT贴片厂_安徽英特丽小编为大家分析产生立碑的根本原因及解决措施。



一、立碑现象原因分析:


根本原因:当焊膏开始熔化时,润湿特性(例如,不同的润湿速度)在芯片端子的两端处引起不平衡的扭矩。


2、焊盘设计不正确:由于两个焊盘之间的空间太宽,元件的端子没有被50%以上的PCB焊盘覆盖。这两个垫设计有不同的尺寸。

2、焊膏印刷不均匀。

3、组件放置不准确。

4、回流炉温度不均匀。

5、PCB材料的热导率具有不同的加热能力。

6、氮气的存在会增加立碑缺陷的发生。

7、将芯片与回流炉的传送带平行放置。



二、解决措施


1、根据数据表中指定的建议设计焊盘尺寸。

2、回流曲线 - 对于无铅焊膏,在达到熔点之前使用逐渐浸泡的升温速率。

3、提高焊膏印刷的准确性。

4、通过降低贴装速度来提高芯片贴装的准确性。

5、Esnure拾放喷嘴已经调整到正确的压力。



三、OPEN电路缺陷原因分析


根本原因:OPEN电路现象的根本原因与立碑缺陷类似。


1、组件发生氧化。


2、垫的尺寸不正确。 由于两个焊盘之间的空间太宽,元件的端子没有被50%以上的PCB焊盘覆盖。


3、通量活性差。



四、解决措施


1、根据数据表中指定的建议设计焊盘尺寸。


2、选择新的组件。


3、回流曲线 - 对于无铅焊膏,在达到熔点之前使用逐渐浸泡的升温速率。


4、调整拾取和放置喷嘴的压力。

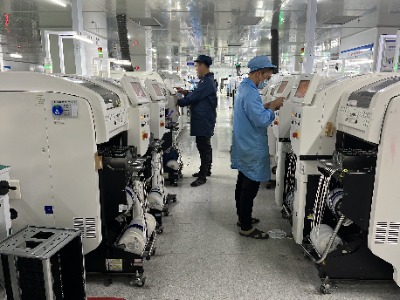

安徽英特丽电子科技有限公司,是一家以SMT贴片为核心的EMS电子制造服务业。目前公司占地面积3.2万平米,30条SMT生产线,8条AI自动插件线,8条波峰焊线,8条组装生产线,是安徽省及华东区域最大的SMT基地之一。安徽省委省政府以及宿州市委市政府大力发展电子信息产业,宿州毗邻合肥及华东各主要城市,可覆盖华东电子信息产业相对发达的区域。
