了解PCB板中特殊焊盘的作用
众所周知，在PCB上不仅有常见的焊盘，更有多种特殊的焊盘，它们分别发挥着不同的作用，下面就要安徽pcba加工厂就为大家介绍一下PCB板上“特殊焊盘”的具体作用，欢迎大家留言补充。
一、十字花焊盘
十字花焊盘又称热焊盘、热风焊盘等。其作用是减少焊盘在焊接中向外散热，以防止因过度散热而导致的虚焊或pcb起皮。
1. 当你的焊盘是地线时候。十字花可以减少连接地线面积，减慢散热速度，方便焊接。
2. 当你的PCB是需要机器贴片，并且是回流焊机，十字花焊盘可以防止PCB起皮(因为需要更多热量来融化锡膏)。
二、泪滴焊盘
泪滴是焊盘与导线或者是导线与导孔之间的滴装连接过度，设置泪滴的目的是在电路板受到巨大外力的冲撞时，避免导线与焊盘或者导线与导孔的接触点断开，另外，设置泪滴也可使PCB电路板显得更加美观。
teardrop的作用是避免信号线宽突然变小而造成反射，可使走线与元件焊盘之间的连接趋于平稳过渡化，解决了焊盘与走线之间的连接容易断裂的问题。
1、焊接上，可以保护焊盘，避免多次焊接使焊盘的脱落
2、加强连接的可靠性(生产是可以避免蚀刻不均，过孔偏位出现的裂缝等)
3、平滑阻抗，减少阻抗的急剧跳变
在电路板设计中，为了让焊盘更坚固，防止机械制板时焊盘与导线之间断开，常在焊盘和导线之间用铜膜布置一个过渡区，形状像泪滴，故常称做补泪滴( Teardrops )。
三、梅花焊盘
1：固定孔需要非金属化。过波峰焊时候，如果固定孔是金属化的孔，回流焊过程锡将把孔堵死。
2、固定安装孔做梅花焊盘一般是给安装孔GND网络，因为一般PCB铺铜为GND网络铺铜，梅花孔安装PCB外壳器件后，其实也就是使GND与大地earth相接，在某些场合上使PCB外壳起到了屏蔽的作用。当然有的也不需要把安装孔连接GND网络。
3、金属螺孔可能被挤破，造成接地与不接地的零界状态，造成系统莫名其妙的不正常，梅花孔，不管应力如何变化，总能保持螺钉接地。
延伸阅读：

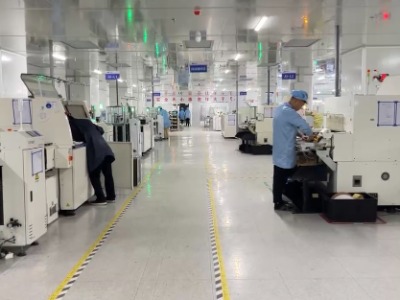

安徽英特丽电子科技有限公司，是一家以SMT贴片为核心的EMS电子制造服务业。目前公司占地面积3.2万平米，30条SMT生产线，8条AI自动插件线，8条波峰焊线，8条组装生产线，是安徽省及华东区域最大的SMT基地之一。安徽省委省政府以及宿州市委市政府大力发展电子信息产业，宿州毗邻合肥及华东各主要城市，可覆盖华东电子信息产业相对发达的区域。
