一文带你读懂PCB刚柔结合板！

  刚性电路板是柔性电路板和软硬结合板变体的基础,以响应行业和市场需求。柔性电路板为PCB制造引入了多功能性,而软硬结合则将两者结合在一起以提高性能。湖北PCBA厂商_安徽英特丽将带你详细了解这些电路板类型、它们的优点、缺点和应用。

一、什么是PCB刚柔板

PCB刚柔板，就是柔性线路板与硬性线路板，经过压合等工序，按相关工艺要求组合在一起，形成的具有FPC特性与PCB特性的线路板。

二、刚性PCB与柔性PCB有什么区别

刚性PCB和柔性PCB的制造方式不同,具有不同的性能优势和缺点。它们的区别特性和功能如下所述:

1、基层:刚性PCB板使用导电轨道和其他元件连接电气元件,布置在非导电基板上。这种非导电基材通常含有玻璃纤维,使其具有强度和厚度。柔性PCB还在非导电基板上具有导电轨道,但它使用聚酰亚胺等柔性PCB基材。

2、柔韧性:刚性PCB板的基材使板材具有强度和刚性。另一方面,柔性PCB使用具有灵活性的基材,因为它可以弯曲以适应所需的应用并折叠成各种形状。

3、导体:通常,刚性PCB电路采用电沉积铜作为导电材料。然而,由于柔性PCB电路需要频繁折叠和弯曲,制造商可能会选择使用轧制退火铜这种更柔韧的材料。

4、制造工艺:刚性PCB电路中的阻焊层应用被柔性PCB制造中称为覆盖层或覆盖层其他工艺所取代,以保护PCB的裸露电路。

5、成本:柔性PCB电路通常比刚性PCB成本更高,但由于能够适应紧凑空间,柔性PCB在消费电子、医疗设备、太空和汽车应用中生产大量便携式产品,从而带来更多收入和间接节省。

6、耐用性:尽管两种PCB都有不错的耐用性,但这种耐用性对每种产品的表现都不同。刚性PCB提供更高水平的强度,而柔性PCB材料使PCB更好地吸收振动,散热。柔性PCB电路也可以反复弯曲数十万次循环而不会出现故障。

7、重量:它们的强度和厚度意味着刚性PCB的重量略高于柔性PCB,后者通常更轻,而电子行业经常需要制造更轻组件的小型设备。

8、耐性:柔性PCB具有更强的耐高温和抗极端环境能力,相比之下,刚性PCB的电阻较小,因此更容易因热、辐射或化学物质而损坏或变形。

9、设计复杂:对于基本的消费设备,例如玩具或音乐键盘,刚性PCB非常适合。由于结构的多功能性,柔性PCB电路被广泛用于紧凑和创新的电子产品中。

三、PCB刚柔板具体生产流程

因为软硬结合板是FPC与PCB的组合，软硬结合板的生产应同时具备FPC生产设备与PCB生产设备。首先，由电子工程师根据需求画出软性结合板的线路与外形，然后，下发到可以生产软硬结合板的工厂，经过CAM工程师对相关文件进行处理、规划，然后安排FPC产线生产所需FPC、PCB产线生产PCB，这两款软板与硬板出来后，按照电子工程师的规划要求，将FPC与PCB经过压合机无缝压合，再经过一系列细节环节，最终就制程了软硬结合板。很重要的一个环节，应为软硬结合板难度大，细节问题多，在出货之前，一般都要进行全检，因其价值比较高，以免让供需双方造成相关利益损失。

四、PCB刚柔板优缺点分析

1、优点：软硬结合板同时具备FPC的特性与PCB的特性，因此，它可以用于一些有特殊要求的产品之中，既有一定的挠性区域，也有一定的刚性区域，对节省产品内部空间，减少成品体积，提高产品性能有很大的帮助。

2、缺点：软硬结合板生产工序繁多，生产难度大，良品率较低，所投物料、人力较多，因此，其价格比较贵，生产周期比较长。

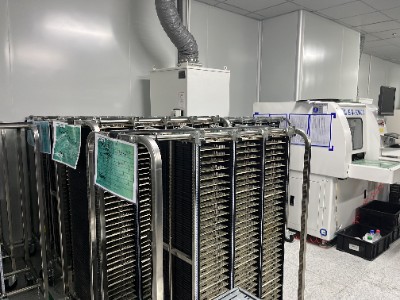

安徽英特丽电子科技有限公司，专注电子产品电子元件代采、SMT贴片加工、DIP插件加工、PCBA后焊测试、PCBA三防漆涂覆、成品组装、OEM代工代料一站式服务。标准的无尘、防静电生产车间。有加工需要，欢迎联系我们！
