关于PCBA测试中测试架的相关制作步骤

PCBA测试架是一种用于测试PCBA成品的定制测试设备。在制作PCBA测试架时，PCBA加工厂通常需要提供Gerber文件和PCBA样品，以方便测试架的生产。接下来安徽PCBA加工厂为大家介绍下PCBA测试架的具体制作步骤。

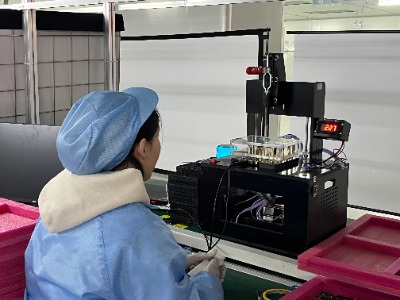

一、PCBA测试架的用途

PCBA测试架在整个PCBA加工制作过程中应用极为广泛，主要用来对完成SMT贴片和DIP插件之后的PCBA板进行测试，其中以ICT测试为主，即通过测试点来测试线路板的电气导通性能，从而判定整块PCB板是否焊接成功。而PCBA测试架就是用来辅助完成这项测试的主要工具。

二、PCBA测试架的制作步骤

1、材料准备。根据资料确定方案后，需准备硬件材料(电子元件)，相关的附加周边电路、设备，框架材料(如压克力板)、胶水、电批、螺丝、线材材料等，以制作方案确定资料。

2、测试架的结构方式的确定与检查。

3、接线要求：

a、开线口需要开出2mm内，先将电线的开线口加锡及测试针锡线位加锡。

b、焊好的电线不能有摆动及松动现象。

c、测试架内强弱电线分开整理齐并用线扎扎好电线。

d、电流表和电压表的接头必须要选用万用表表笔安装，不能安装香蕉插头测试电流电压及其它功能， 确保操作员的安全性。

e、高频产品机型的连线的信号线必须用屏蔽线将外网确保安全接地。

f、测架内有火牛必须将火牛外壳接地。

g、测试架都要安装保险丝，不能用电线或其它导线代替，将原插头上的13A保险丝拆除去掉，更换保险 丝要注意所测试的机型需要多大的电流，其更换原则由产品工作电流的8-10倍即可。

4、选点质量检测。选点必须遵循全面、有效、节约的原则。
