制造 PCB 印刷电路板所需的流程

  PCB基板作为PCBA加工中前期准备的材料，它的质量影响着电子产品的质量，那你知道PCB基板是如何制作的嘛？下面就由安徽PCBA供应商_英特丽小编为大家整理了相关内容，详情如下！

一、PCB 印刷电路板布线原则

其原则如下：

1、输入输出端所运用的导线应尽可能规避相邻平行之态。最优之选乃添加线间地线，以防出现反馈耦合之状况。

2、印制板导线的最小宽度，主要由导线与绝缘基板间的粘附强度以及流经它们的电流值所决定。当铜箔厚度为 0.05mm、宽度处于 1 至 15mm 之时，通过 2A 的电流，温度不会高于 3℃，故而导线宽度达 1.5mm 即可满足需求。对于集成电路，特别是数字电路而言，通常选取 0.02 至 0.3mm 的导线宽度。诚然，只要条件允许，还是尽量采用宽线为宜，尤其是电源线与地线。导线的最小间距，主要由最坏情形下的线间绝缘电阻和击穿电压所决定。对于集成电路，尤其是数字电路，只要工艺许可，可使间距小至 5 至 8um。

3、印制导线拐弯之处通常取圆弧形，而直角或夹角于高频电路中会对电气性能产生影响。此外，极力避免运用大面积铜箔，否则，长时间受热时，易出现铜箔膨胀和脱落之现象。必须使用大面积铜箔时，最佳方式为采用栅格状，如此有利于排出铜箔与基板间粘合剂受热所产生的挥发性气体。

二、PCB 制造流程

（一）前期准备

1、明晰设计的目标，对选用的器件类型予以甄选，对整体方案予以确认，并形成书面设计方案。

2、筹备器件的原理图封装库和 PCB 封装库。每个元器件皆须具备封装，倘若基础库中未有，则需从网络另行寻觅，若仍未寻得现成可用的，便只能自行绘制。可运用一些封装生成软件来开展此项工作。需要留意的是，务必将封装放置于指定的目录之下。

（二）PCB 设计

此部分乃电路板设计的主体所在，然而倘若前面的方案存在问题，将会给后续带来诸多阻碍，故而一个优良的方案可谓成功了一半。接下来便是依序按部就班地进行设计。

1、原理图设计

原理图设计的工作量并非巨大，但其重要性不容置疑，一个准确无误的原理图方为整个电路板功能的保障。

2、创建原理图网表

原理图绘制完毕之后，便要生成网表，以供之后导入 PCB 绘制软件使用。若采用 cadence，生成的网表文件涵盖 3 个文件：pstxnet.dat/ pstxprt.dat/ pstchip.dat。

3、创建机械设计图

设定 PCB 外框及高度限制等相关信息，生成新的机械图文件并保存至指定目录。

4、读取原理图网表

将原理图网表读到allegro等PCB软件中。

5、设置 PCB 板的基本信息

在开始布局布线之前，务必要预先设定好 PCB 板的板层、栅格间距、颜色以及设计约束等相关要素。

6、PCB 布局

除极为简单的原理图之外，建议依据原理图的功能分布状况进行合理的手动布局安排。

7、PCB 布线

手动布线所需时间较长，然而却更为精细，契合实际需求；自动布线速度较快，但会运用较多的过控。通常而言，建议采用手动布线或者将两种方法予以结合运用。

8、放置测试点

于适宜的位置放置若干电压测试点，以便在电路板制成之后能够进行快速测试并予以确认。

9、顶层和底层的铺铜

此步骤并非是必需的，然而几乎所有成熟的设计都会予以施行。如此一来，不但能够加固电路板，防止其翘曲，而且还能够增强 PCB 板的屏蔽性能，提升 PCB 板的抗干扰能力。

10、约束规则检查

若在布局布线之前设定了一些约束规则，此时则需进入约束表进行核查，确认所有走线设计等是否均符合规则。

(三) 后期处理

1、调整板图文字

添加并调整丝印，同时在板子上添加一些必要的提示信息以及公司 logo 等内容。

2、输出光绘文件

生成准确无误的光绘文件，便能够凭借该文件发送至制版厂商进行加工。

3、文档归档

常用的报表包括：元器件清单、电路板接口接线表、打印出的电路原理图和 PCB 板图。

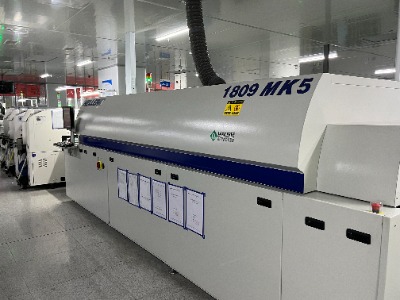

  安徽英特丽电子科技有限公司，位于安徽宿州。专注电子产品电子元件代采、SMT贴片加工、DIP插件加工、PCBA后焊测试、PCBA三防漆涂覆、成品组装、OEM代工代料一站式服务。30条高端SMT生产线，8条AI自动插件线，8条波峰焊线，8条组装生产线。体系认证有：ISO9001、ISO14001、ISO13485、ISO45001、IATF16949、IEQC、ESD等。小时贴片能力超过300万点，月贴片能力接近20亿点，贴装01005元件，贴装0.1mm间距IC，配置温湿度及ESD闭环监控系统，实现MES全覆盖，所有生产及检测设备均连接MES。标准的无尘、防静电生产车间。有加工需要，欢迎联系我们！
