解析PCBA板出现变形的原因

  很多同行在加工时会遇到PCBA板在焊接的过程中会出现变形，那你知道可能导致这一现象的原因是什么吗？接下来就由专业smt贴片加工厂_安徽英特丽小编为大家解析一下PCBA板出现变形的原因，一起看下去吧。

  造成PCBA板出现变形的原因如下：

  1、焊接温度过高

每一种东西都有自己的熔点，而电路板的熔点叫TG值。当焊接时的温度过高时，高于电路板的TG值，就会出现变形和软化的现象。所以在焊接时需要使用合理的温度曲线，避免这一类现象产生。

  2、电路板的状态

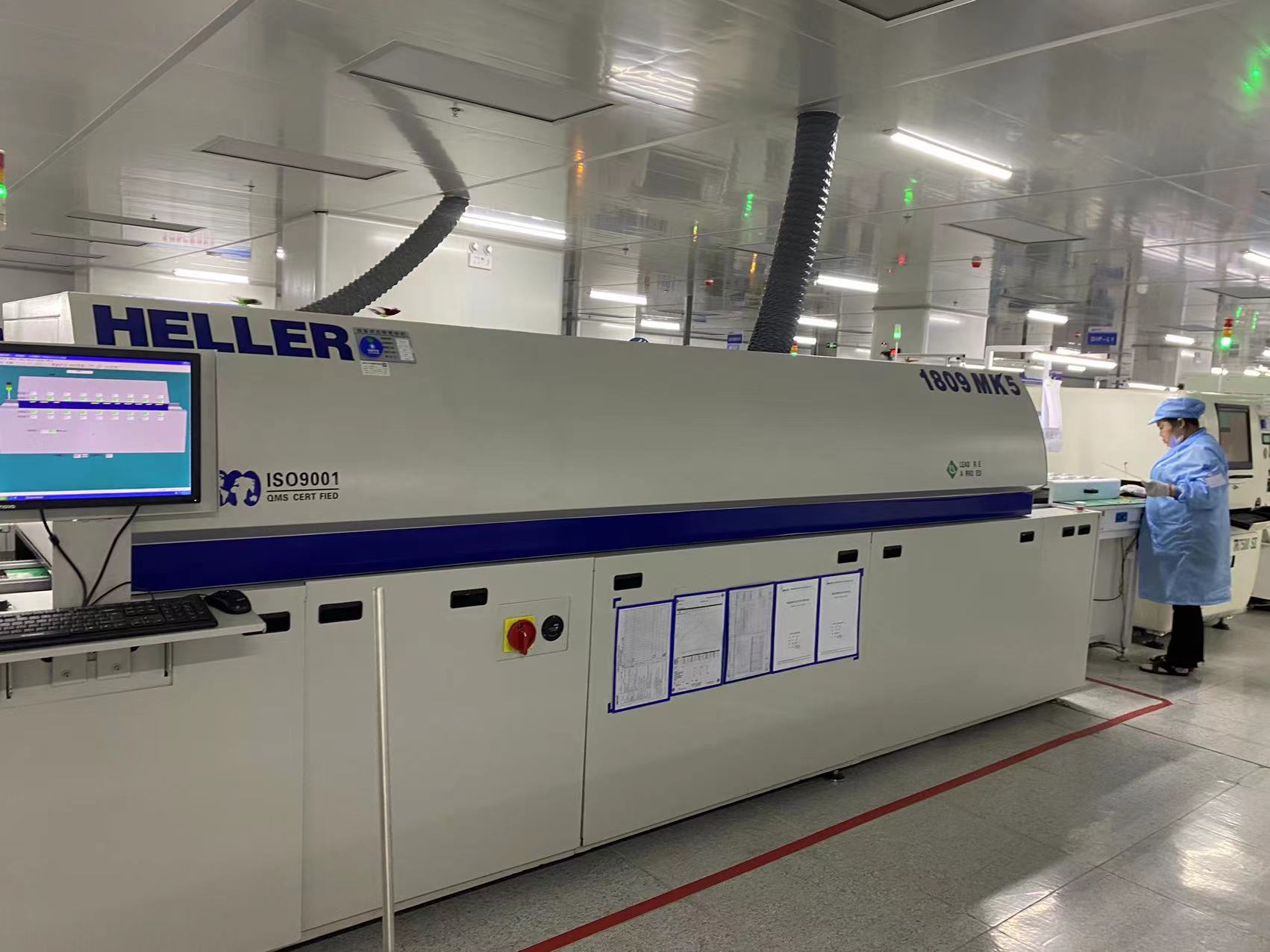

随着电子行业的发展，人们开始追求小巧轻薄的电子产品，所以对电路板的厚度也有了一定的要求，当电路板厚度太薄时，经过焊接，炉温加热，会比较容易出现变形。还有现在电子行业要求环保，大部分产品会使用无铅焊接，而无铅焊接的温度较有铅焊接高，pcb板在过炉焊接时出现变形的概率会增加。

  3、电路板的质量

一般PCB在制作时，会进行大面积的铺铜，起到一个接地作用。在铺铜是要求均匀平整，因为不均匀的话，会造成同一块pcb板吸热散热的速度不同，按照热胀冷缩的原理，如果出现不同的应力可能会导致软化变形。接上一条讲到的，电路板的TG值若达到上限，就会出现永久的软化变形。

  4、PCBA板的尺寸

随着电子产品的小型化，PCBA板的尺寸越来越小巧，就出现了拼版操作。就是把几个电路板拼接到一起进行加工，最后进行分板操作。若PCBA拼版的尺寸过大，板子在通过传输带时，因其重量等原因可能会出现中间下沉，再进行升温过炉会就很大可能会导致PCBA板变形。

  综上所述，在进行PCBA加工时，控制电路板变形要从源头做起，做好热设计和材料选择，才能长久有效避免变形。
