快速了解PCBA工艺流程

  PCBA就是将一块空的PCB板，通过一个又一个严格的工艺加工，最终制作出一个具有客户所需要所有功能的PCB电路板，成为电子产品的核心部分。下面就由PCBA加工厂_安徽英特丽小编带大家快速了解PCBA工艺流程。

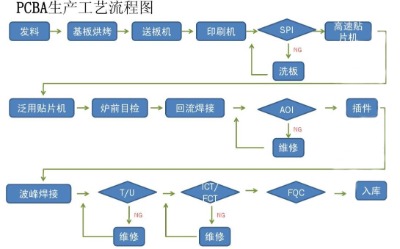

1、 PCBA加工单面表面组装工艺：焊膏印刷—贴片—回流焊接；

2、 PCBA加工双面表面组装工艺：A面印刷焊膏—贴片—回流焊接—翻板—B面印刷焊锡膏—贴片—回流焊接；

3、 PCBA加工单面混装（SMD和THC在同一面）：焊膏印刷—贴片—回流焊接—手工插件（THC）—波峰焊接；

4、 单面混装（SMD和THC分别在PCB的两面）：B面印刷红胶—贴片—红胶固化—翻板—A面插件——B面波峰焊；

5、 双面混装置（THC在A面，A、B两面都有SMD）：A面印刷焊膏—贴片—回流焊接—翻板—B面印刷红胶—贴片—红胶固化—翻板—A面插件—B面波峰焊；

6、 双面混装（A、B两面都有SMD和THC）：A面印刷焊膏—贴片—回流焊接—翻板—B面印刷红胶—贴片—红胶固化—翻板—A面插件—B面波峰焊—B面插件后附。

 PCBA在加工工艺的生产过程中，每一个步骤都不可缺少，也不容忽视，一个步骤紧接着一个步骤，任何一个环节或者步骤都不允许出现质量问题，一旦出现了质量问题，就会对产品的质量产生非常大的影响。
