浅谈汽车电子PCB板设计时焊盘的种类

  焊盘，表面贴装装配的基本构成单元，用来构成电路板的焊盘图案(land pattern)，即各种为特殊元件类型设计的焊盘组合，用于电气连接、器件固定或两者兼备的部分导电图形。汽车电子是车体电子控制装置和车载汽车电子控制装置的总称，是通过传感器、微处理器MPU、执行器及上百个电子元器件组成的电控系统，那你知道关于汽车电子PCB板焊盘的种类有哪些嘛？下面跟着安徽smt贴片加工厂小编的脚步，一起了解汽车电子PCB焊盘的具体种类吧。

一、常见焊盘

1、方形焊盘——印制板上元器件大而少、且印制导线简单时多采用。在手工自制PCB时，采用这种焊盘易于实现。

2、圆形焊盘——广泛用于元件规则排列的单、双面印制板中。若板的密度允许，焊盘可大些，焊接时不至于脱落。

3、岛形焊盘——焊盘与焊盘间的连线合为一体。常用于立式不规则排列安装中。

4、多边形焊盘——用于区别外径接近而孔径不同的焊盘，便于加工和装配。

5、椭圆形焊盘——这种焊盘有足够的面积增强抗剥能力，常用于双列直插式器件。

6、开口形焊盘——为了保证在波峰焊后，使手工补焊的焊盘孔不被焊锡封死时常用。

二、特殊焊盘

1、梅花焊盘

梅花焊盘通常用在大的过孔接地的位置，这样设计有以下几点原因：

1）固定孔需要金属化和GND相连， 如果该固定孔是全金属化的，在回流焊的时候容易将该孔堵住。

2）采用内部的金属螺孔可能由于安装或多次拆装等原因，造成该接地处于不良的状态。而采用梅花孔焊盘，不管应力如何变化，均能保证良好的接地。

2、十字花焊盘

十字花焊盘又称热焊盘、热风焊盘等。其作用是减少焊盘在焊接中向外散热，以防止因过度散热而导致的虚焊或PCB起皮。

1）当你的焊盘是地线时候。十字花可以减少连接地线面积，减慢散热速度，方便焊接。

2）当你的PCB是需要机器贴片，并且是回流焊机，十字花焊盘可以防止PCB起皮（因为需要更多热量来融化锡膏）。

3、泪滴焊盘

当焊盘连接的走线较细时常采用，以防焊盘起皮、走线与焊盘断开。这种焊盘常用在高频电路中。

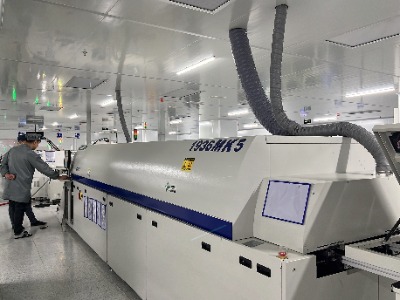

  安徽英特丽电子科技有限公司，位于安徽宿州。专注电子产品电子元件代采、SMT贴片加工、DIP插件加工、PCBA后焊测试、PCBA三防漆涂覆、成品组装、OEM代工代料一站式服务。30条高端SMT生产线，8条AI自动插件线，8条波峰焊线，8条组装生产线。体系认证有：ISO9001、ISO14001、ISO13485、ISO45001、IATF16949、IEQC、ESD等。小时贴片能力超过300万点，月贴片能力接近20亿点，贴装01005元件，贴装0.1mm间距IC，配置温湿度及ESD闭环监控系统，实现MES全覆盖，所有生产及检测设备均连接MES。标准的无尘、防静电生产车间。有PCBA电子加工需要，欢迎联系我们！
